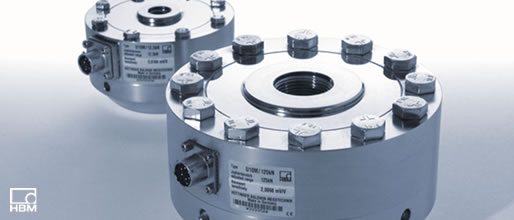

U10M 用於靜態和動態測量拉/壓向力感測器

• 測量體：穩固且高度低的結構；採用 雙切的網狀 技術，對稱設計

• 電子彎矩補償：特殊的補償方法降低了負載影響

U10M: 在你測試平台中最佳的選擇

承載能力，功能結構和成分測試是使用壽命的幾項測試。

採用 U10M 力傳感器和 HBM 放大器以及catman 軟體可以控制和紀錄測量體每次加載。

U10M 力傳感器 通過複雜的 FEM 分析優化，即使在 振動帶寬為 200 % 情況下也有極高的忍耐強度。

U10M - 在元器件測試中的主要優勢：

• 忍耐強度高
• 高振動帶寬
• 雙橋的電路設計

...在材料測試機上：

材料成分的優化導致有高承載能力的 創新材料 的產生。

由於極好的線性， U10M 應用到測試物體上，即使在非滿秤量情況下也有很好的精度。

其有很高的機械耐受性，彎矩補償和對寄生負載的不靈敏度。

U10M - 在材料測試機上的主要優點：

• 安裝高度低
• 線性好
• 高硬度
• 彎矩補償

產品特性

• 靜態和動態，拉/壓向測量
• 額定秤量：1.25 kN; 2.5 kN; 5 kN; 12.5 kN; 25 kN; 50 kN; 125 kN; 250 kN; 500 kN
• 忍耐強度高
• 200 % 震動帶寬
• 採用特殊補償理論進行彎矩補償
• 雙橋的電路設計
• TEDS

最大允許力[%]	230%
額定溫度範圍 [°C]	-10°C ... +45°C
保護等級	IP67
受力方向	拉 / 壓
